掛式消費機刷卡板改進方案

文章出處：http://www.lvewoqa.cn 作者：興邦開發部

掛式消費機刷卡板改進方案

掛式售飯機刷卡距離近改進方法
此前刷卡距離為1-2cm改進后可達到3-4cm，改進方案如下：

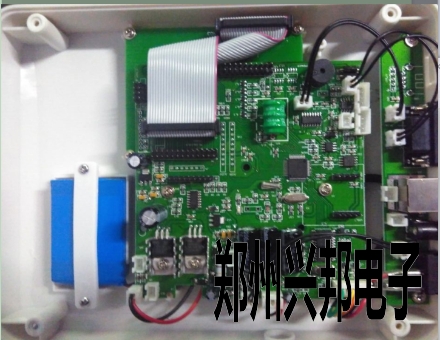

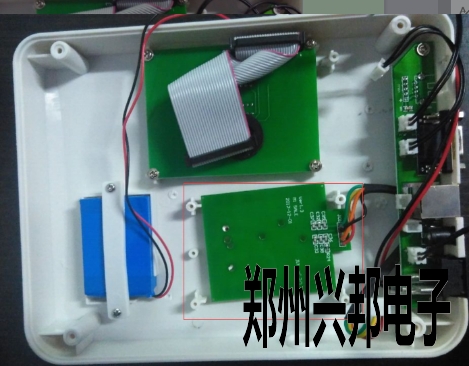

一、改前主板安裝情況如下圖所示：

1-1

1-2

二、改裝后組裝圖：

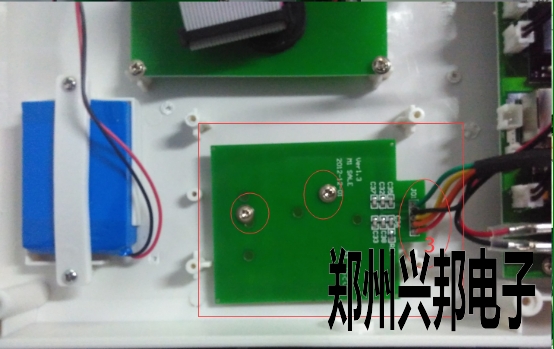

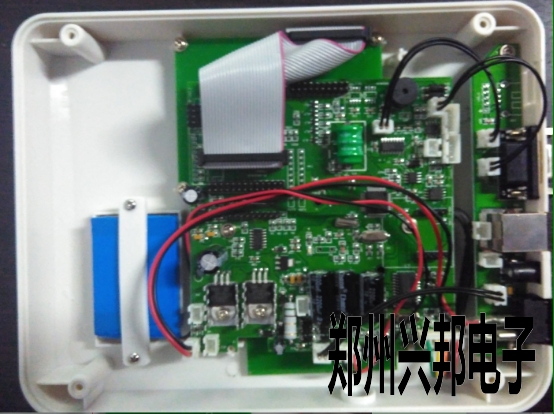

改動位置，刷卡板往下移動，會有兩個螺絲孔剛好對上，如圖2-1所示，圈3位置要打熱熔膠固定（防止運輸過程中晃動脫落）。圖2-2中，開關線和電池電源線，從主板上面過，減少電源對刷卡板干擾。

2-1

2-2
